안녕하세요!

더지아이(제너럴 인스트루먼트)입니다.

전기 화재는 예고 없이 발생하는 것처럼 보이지만,

실제로는 그 이전에 분명한 신호가 존재합니다.

그 신호가 바로 열화현상입니다.

열화현상이란 시간이 지남에 따라

전기 설비의 절연 성능이나 접촉 상태가 점차

저하되는 현상을 의미합니다. 쉽게 말해, 전기 설비가

서서히 약해지는 과정입니다. 이 과정에서 가장 먼저

나타나는 변화가 바로 '비정상적인 발열' 입니다.

열화현상은 어떻게 시작될까?

전기 설비에서 열화는 여러 원인으로 발생합니다.

- 접촉 불량으로 인한 접촉 저항 증가

- 과전류(과부하) 반복 발생

- 절연체 노후화

- 습기 및 먼지 축적

- 진동으로 인한 체결부 느슨해짐

이러한 요인들은 공통적으로 국부적인 온도 상승을

유발합니다. 처음에는 단 몇 도의 차이일 수 있지만,

시간이 지나 온도 편차는 점점 커지고 절연 손상,

탄화, 스파크 발생으로 이어질 수 있습니다.

중요한 점은 이 단계에서 외형 변화가 거의

없다는 것입니다. 그을림도 없고, 변색도 없으며,

육안으로 보기에는 정상처럼 보입니다.

왜 일반 카메라로는

열화현상을 찾기 어려울까?

많은 분들이 "눈으로 보면 되지 않나?"라고 생각합니다.

하지만 열화는 '색 변화'가 아니라

'온도 변화'에서 먼저 시작됩니다.

일반 카메라는 가시광선을 기반으로 이미지를

촬영합니다. 즉, 사람이 눈으로 볼 수 있는 영역만

기록합니다. 플라스틱이 녹거나 전선이 타는 등

외형 변화가 생겨야 이상을 확인할 수 있습니다.

반면 열화상 카메라는 물체가 방출하는 적외선을

감지합니다. 모든 물체는 절대온도 이상에서 적외선을

방출하며, 온도가 높을수록 방출 에너지가 증가합니다.

열화상 카메라는 이를 색상으로 시각화하여

온도 분포를 한눈에 보여줍니다.

예를 들어 동일한 차단기 세 개 중 두 개는 45℃,

한 개만 72℃라면 이는 명백한 이상 신호입니다.

그러나 육안으로는 세 개 모두 정상처럼 보일

가능성이 큽니다. 열화상 카메라는 이러한

온도 편차를 즉시 식별 할 수 있습니다.

결국 일반 카메라는 "보이는 것"을 기록하는 장비이고,

열화상 카메라는 "보이지 않는 열의 변화"를 보여주는 장비입니다.

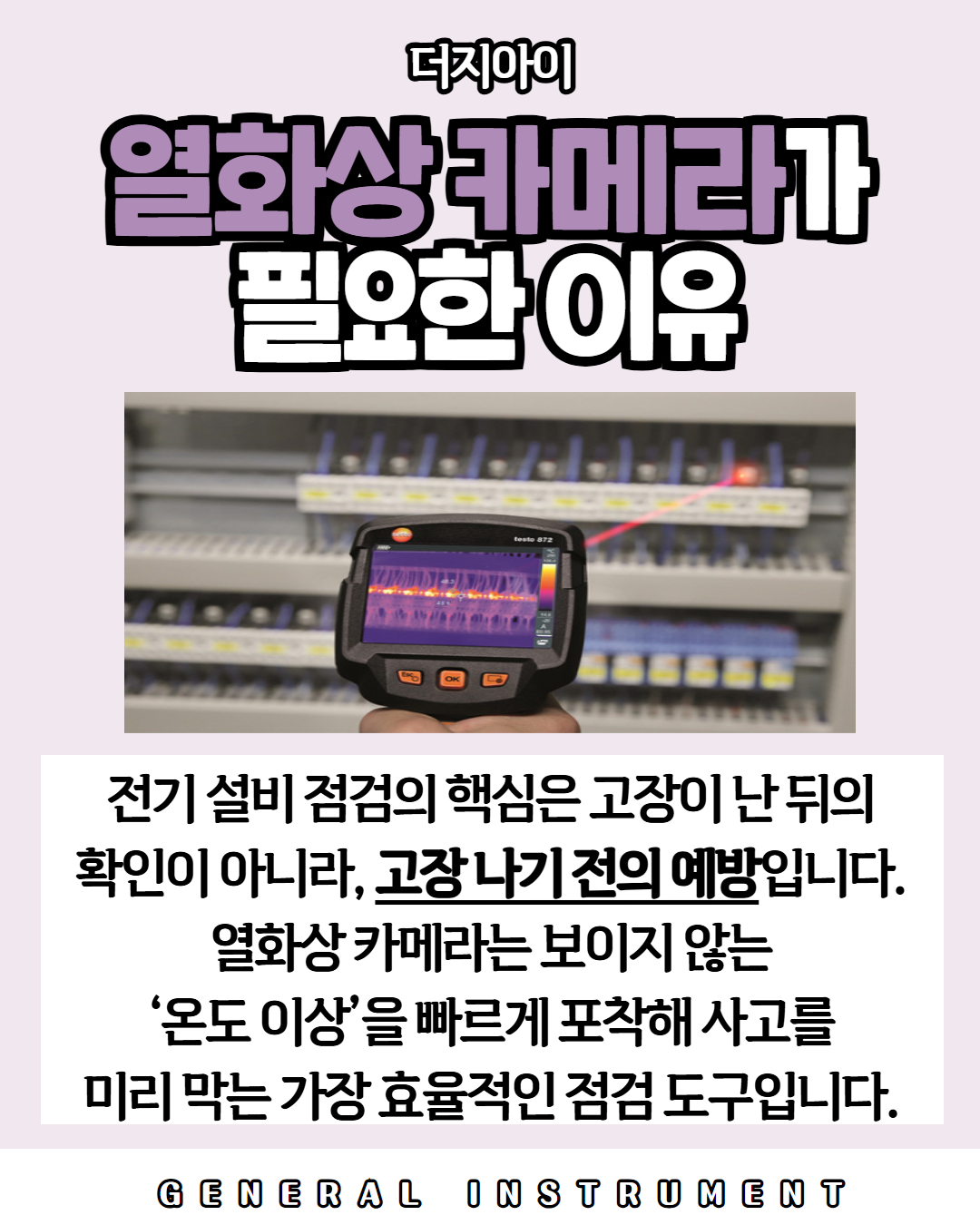

열화상 카메라가 필요한 이유

전기 설비 점검의 핵심은

사후 확인이 아니라 사전 예방입니다.

열화상 카메라는 다음과 같은 장점을 가집니다.

- 비접촉 점검 가능

- 실시간 온도 비교 가능

- 데이터 저장 및 보고서 작성 가능

- 설비 이상 조기 발견 가능

특히 분전반 점검, 배전반 발열 점검,

차단기 상태 확인, 태양광 패널 핫스팟 진단 등

산업 현장에서 널리 활용됩니다.

열화 점검이 필요한 주요 설비

- 분전반

- 배전반

- 차단기

- 케이블 접속부

- 변압기

- 태양광 인버터

전류가 집중되는 구간이기 때문에 열화현상이

발생하기 쉬운 구조적 특성을 가지고 있습니다.

전기 안전 관리의 핵심은 '온도'

열화는 겉으로 보일 때 이미 상당히 진행된 경우가

많습니다. 하지만 온도는 가장 먼저 변합니다.

따라서 전기 화재 예방의 핵심은

이상 발열을 조기에 감지하는 것이며,

이를 가장 효과적으로 수행하는 장비가

바로 열화상 카메라입니다.

정기적인 열화 점검은

- 전기 화재 예방

- 설비 수명 연장

- 유지보수 비용 절감

- 가동 중단 리스크 감소

라는 실질적인 효과로 이어집니다.

전기 안전은 선택이 아니라 기본입니다. 그리고

그 시작은 열화현상을 이해하는 것에서 출발합니다.

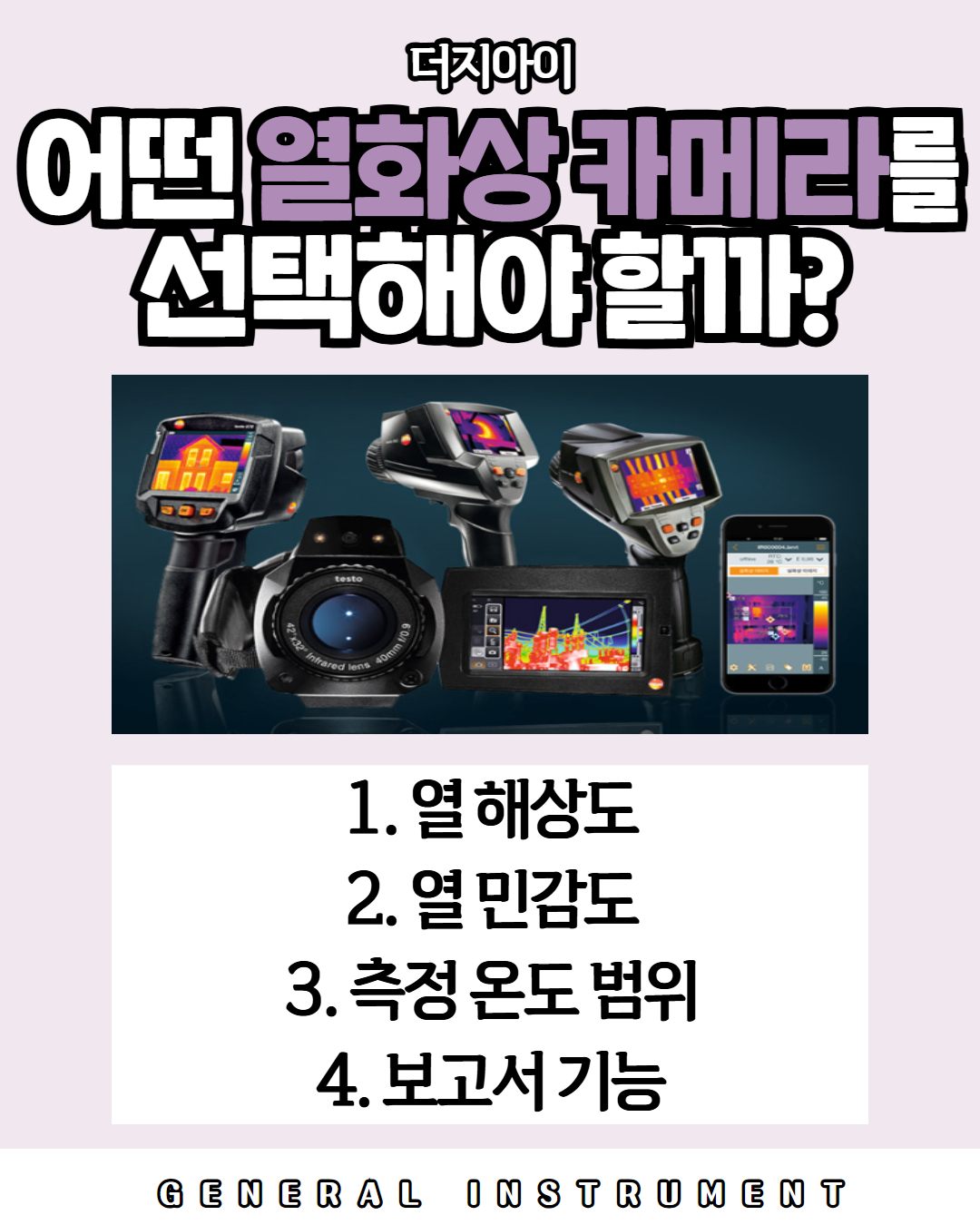

그렇다면 어떤 열화상 카메라를

선택해야 할까?

열화상 카메라는 모두 같은 성능을 가지지 않습니다.

전기 설비 점검용으로 사용할 경우에는

몇 가지 핵심 요소를 반드시 확인해야 합니다.

1. 열 해상도

온도 분포를 얼마나 정밀하게 표현할 수

있는지를 결정합니다. 해상도가 높을수록

작은 발열 지점까지 구분할 수 있습니다.

2. 열 민감도

아주 작은 온도 차이를 감지하는 능력입니다.

전기 설비 점검에서는 미세한 온도 편차를 찾는 것이

중요하기 때문에 민감도가 중요한 요소입니다.

3. 측정 온도 범위

산업 설비는 100℃ 이상으로 상승하는 경우도

있으므로 충분한 측정 범위를 갖춘 제품이 필요합니다.

4. 보고서 기능

점검 결과를 저장하고 PDF 보고서로

출력할 수 있어야 관리 기록으로 활용 가능합니다.

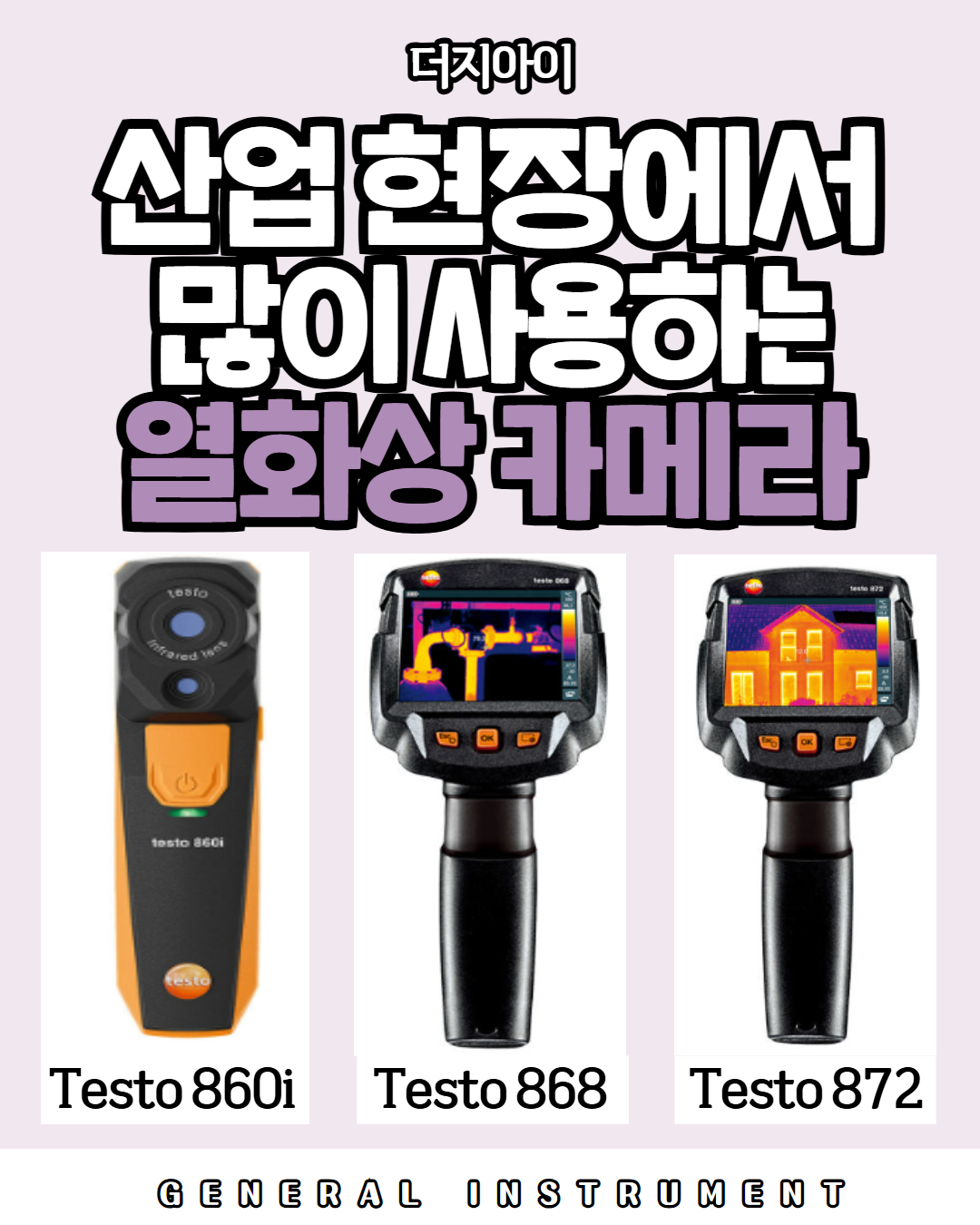

산업 현장에서 많이 사용하는

열화상 카메라 예시

전기 설비 점검 분야에서 널리 활용되는

브랜드 중 하나는 Testo(테스토)입니다.

산업용 계측기 전문 제조사로, 유지보수 현장에서

안정성과 정밀도를 인정받고 있습니다.

✅ Testo 860i

- 스마트폰 연동형 열화상 카메라

- 휴대성과 간편성 중심

- 소규모 설비 점검 및 유지관리자용에 적합

✅ Testo 868

- 높은 열 해상도

- SuperResolution 기술 지원

-분전반 및 배전반 정밀 점검에 적합한 표준 모델

✅ Testo 872

-더 높은 열 해상도와 감지 성능

-대형 산업 설비 및 전문 진단용

-정기 정밀 점검에 적합

현장 규모와 점검 목적에 따라

적합한 장비가 달라집니다.

소규모 건물 관리라면 휴대성 중심 모델이, 공장·플랜트

설비라면 고해상도 산업용 모델이 유리합니다.

장비 선택보다 더 중요한 것

중요한 것은 "어떤 브랜드를 사느냐"보다

정기적으로 점검을 하느냐 입니다.

열화상 카메라는 단순 촬영 장비가 아니라

전기 화재 예방을 위한 예방 진단 장비입니다.

정기적인 열화 점검 시스템을 구축하면

- 사고 예방

- 설비 수명 연장

- 유지보수 비용 절감

- 기업 안전 신뢰도 향상

이라는 장기적인 효과를 기대할 수 있습니다.
